有許多不同類型的傳感器和技術用于測量電流。從著名的電流互感器到最新的 DC-CT? 磁通技術。如今，幾乎所有當前測量挑戰都有解決方案。在本文中，我們將逐一介紹這些技術。我們將比較和對比它們的優缺點，以及它們的成本和應用的適用性。
? 電流互感器
? DC-CT? Platise Flux
? 磁通門/零磁通
? 開環霍爾效應
? 閉環霍爾效應
? 光纖電流傳感器
? 分流電阻
? 羅氏線圈
| 類型 | 原理 | 優點 | 缺點 | 應用領域 | 成本 |
| 電流互感器（CT） | 次級繞組中感應的電流與初級電流成正比 | 精度優良，可靠性高。 | 有限的帶寬、尺寸和重量可能是巨大的。 | 電力系統、保護、計量。 | 中到高 |
| DC-CT? Platise Flux | 磁場調節磁芯材料的磁導率。 | 極高的精度、低溫漂、低功耗 | 在某些應用中成本可能更高 | 精密、高帶寬電流測量、功率分析。 | 中到高 |
| 磁通門 | 磁場調節磁芯材料的磁導率。 | 精度高、遲滯低。 | 設計復雜、成本較高、對磁場敏感、功耗高 | 精密電流測量、功率分析。 | 中到高 |
| 開環霍爾效應 | 磁場會在霍爾元件中感應出電壓，而無需反饋。 | 設計簡單，性價比高。 | 易受外界影響，精度較低。 | 通用電流傳感。 | 適中 |
| 閉環霍爾效應 | 磁場感應電壓；反饋調整準確性。 | 精度更高，線性更好。 | 設計更復雜，成本更高。 | 精密應用，電機控制。 | 中到高 |
| 光纖 | 法拉第效應引起光偏振的變化。 | 電氣隔離性能優良，適用于高壓系統。 | 帶寬有限，可能會受到環境因素的影響。 | 高電壓和 EMI 敏感環境。 | 高 |
| 分流電阻 | 測量電流路徑中已知電阻器上的電壓降。 | 簡單且具有成本效益。 | 功耗會影響電路的阻抗。 | 電源、電池監控。 | 低到中等 |
| 羅氏線圈 | 線圈中感應的電壓與電流的變化率成正比。 | 靈活且非侵入性，適用于不規則導體形狀。 | 積分信號需要額外的處理。 | 高頻交流電流測量、電能質量分析。 | 適中 |
電流互感器的主要功能是將非常高的交流電流分壓或“降壓”至較低水平，以確保安全并更容易測量。它們不會將電流改變?yōu)槠渌麞|西 - 它們只是將其分開。它們的降壓輸出被發送到電流表和其他用于監控目的的儀器，以及繼電器和其他用于電力系統保護應用的系統。

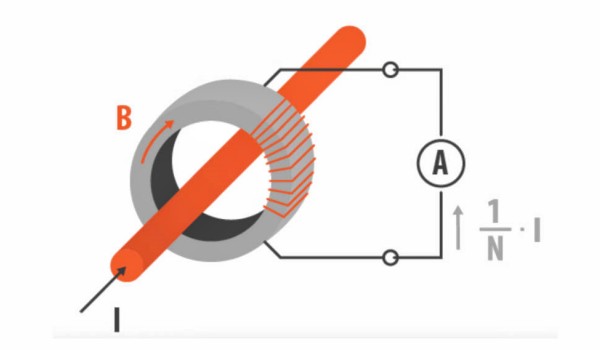

電流互感器 (CT) 通過電磁感應原理工作。改變變壓器中的電流會通過改變磁通量在另一個線圈中感應出電壓。電流互感器具有單匝初級繞組，也稱為“條初級”。該初級承載全部電流。
次級繞組（B）有很多匝，其輸出是電流的分壓。初級繞組與次級繞組的比率決定了在次級輸出 (A) 處測量的輸出電平。

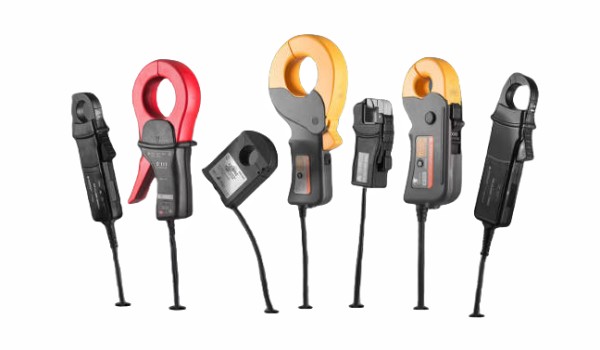

電流互感器以其設計處理的測量范圍內的高精度和線性度而聞名。因此，它們被大量用于發電和傳輸應用。它們提供電流隔離，通常用于涉及非常高電流的應用。電流互感器有實芯和分裂芯兩種外形尺寸。實心核心是環形“甜甜圈”形狀。這意味著母線必須斷開電源才能使其通過磁芯。在某些應用中這是不可行的，分體式磁芯 CT 允許磁芯打開。 廉價的鐵芯夾是電流互感器的另一個例子。它們的工作原理相同，因此只能測量 AAC。
? 電流互感器可以處理非常高的電流
? 電流互感器提供電氣隔離輸出
? 電流互感器處理交流 (AAC)
? 電流互感器提供的輸出是原始電流的一部分
? 使用電流互感器是為了安全和方便測量
磁通門電流傳感器利用磁通量調制原理來測量電流。它們具有由高磁導率材料（例如鎳鐵合金）制成的磁芯。磁芯的形狀通常類似于環形線圈。初級繞組纏繞在磁芯上。通過初級繞組的電流在鐵芯中感應出磁場。
勵磁線圈也纏繞在磁芯上，并施加交流電（AC）。交流電產生的磁場周期性地使磁芯飽和和消磁，從而在磁芯內引起調制。這種調制在次級繞組中感應出交流電壓。反饋線圈向勵磁線圈提供反饋。 磁通門傳感器的輸出是初級電流的低失真、準確表示。輸出信號通常采用低壓交流信號的形式，可以進一步處理或轉換以用于測量和控制系統。磁通門電流傳感器具有高精度，通常用于需要精確電流測量的應用中。
DC-CT 品牌代表了一種采用 Plati?e 磁通傳感器技術的新型零磁通 AC/DC 傳感器。它提供了改進的帶寬、準確性、穩定性和更低的能耗。

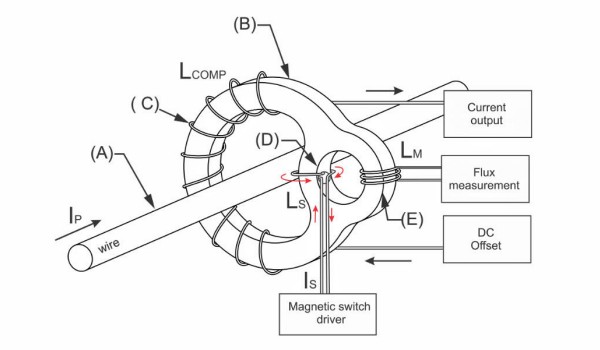

電流控制可變磁阻是 DC-CT 的核心。一種“無限繞組”嵌入無間隙磁芯中，保留了高磁導率材料的所有良好特性。 結果是一種以發明者的名字命名的新型通量傳感器 - Plati?e（通量傳感器）。
與基于霍爾效應的傳感器相比，DC-CT 解決方案不會產生氣隙，并且保留了非常高的靈敏度和對外部磁場的抗擾性。此外，它與溫度無關。
典型的磁通門傳感器會反復重置其磁芯并使其消磁，而 DC-CT 只需偶爾執行此操作，并且更加節能。 DC-CT 傳感器可以測量 AAC 和 ADC。型號范圍從 2 A 到高達 2000 A，帶寬為 -3dB @ 750 kHz，目標精度從 0.1% 降至 0.01%。其他潛在用途包括 B+ 級直流/交流剩余電流傳感器。
霍爾效應電流傳感器利用霍爾效應，在存在磁場的情況下產生垂直于導體中電流流動的電壓。 霍爾效應是指在電導體中產生電壓差，稱為霍爾電壓。該電壓垂直于流經導體的電流和施加的磁場而產生，該磁場也垂直于電流。它是由埃德溫·霍爾于 1879 年發現的?；魻栃?yīng)電流傳感器是非接觸式的，在電流源及其輸出之間提供電流隔離。它們通常用于隔離很重要的應用中。
目前，開環和閉環霍爾效應電流傳感器均已上市。開環霍爾效應傳感器提供與磁場強度成比例的輸出電壓或電流。該輸出不受主動控制或補償。開環傳感器可能會受到環境溫度和老化效應的影響。

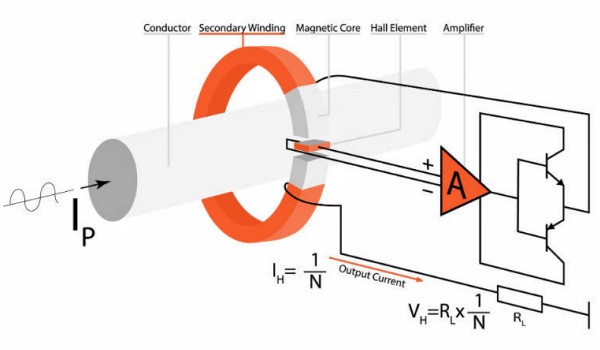

閉環霍爾效應電流傳感器采用反饋機制來主動控制霍爾傳感器的輸出。該反饋環路根據磁場的變化調整輸出，補償溫度等環境因素，并提供更穩定、更準確的測量。
由于其相對復雜性，閉環傳感器可能比開環電流傳感器更昂貴。但當更高的精度和穩定性很重要時，閉環傳感器是更好的選擇。
羅氏線圈是圍繞載流導體的柔性空芯線圈。它們產生與電流變化率成比例的電壓。羅氏線圈背后的原理涉及檢測電流隨時間的變化率，它們?cè)跍y(cè)量快速變化或動態電流（例如交流電路中的電流）時最有效。它們不適用于 DC 應用。
羅戈夫斯基線圈物理上靈活且重量輕。他們的測量環有多種周長可供選擇。它們的設計使其可以輕松連接現有導體。
分流電阻與電路中的負載串聯。負載通常是初級電路，分流電阻器創建電流的并聯路徑。利用歐姆定律，流過分流器的電流會產生與電流成比例的壓降。
分流電阻器設計為具有相對較低的電阻，以最大限度地減少其兩端的電壓降。這樣可以保證對原有電路的影響最小，并且測量準確。
分流電阻器適用于高電流和低電流應用，并且可用于交流和直流系統。分流電阻器廣泛應用于電流表、電池管理系統、電源、電機控制系統和數千種其他應用中。

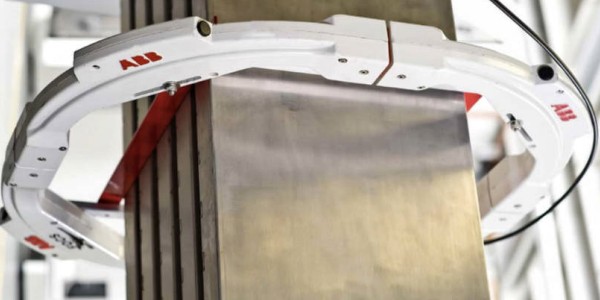

光纖電流傳感器利用法拉第效應，通過光纖環路的光的偏振會隨著電流感應的磁場而變化。光纖傳感器的核心包含對磁場變化敏感的磁光材料。
光纖電流傳感器常見于高壓和高功率應用中，例如配電系統和變電站，其中電氣隔離和精確的電流測量至關重要。它們?cè)诟唠姶鸥蓴_環境中具有安全性、可靠性和性能方面的優勢。
電流傳感器的選擇取決于具體的應用要求。 CT 對于大電流交流測量來說是可靠的。 Dewesoft 的 DC-CT? 適用于高端交流和直流測量?；魻栃?yīng)傳感器具有多功能性，光纖等專用傳感器適用于高壓環境。
成本各不相同，與磁通、光纖和霍爾效應傳感器等高精度傳感器相比，CT 和電阻分流器等傳統方法更經濟。
