德國 Gigahertz-Optik VL-3701 用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? f 1 '≤3%；
? f2≤1.5 % ；
? 0.5 nA/lx；
? 20毫米高度；
? 用于驗光儀和放大器、校準證書。

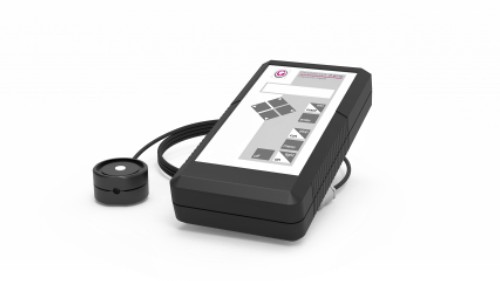

圖（3）P-9710 便攜式測量設備，配有 VL-3701-2 檢測器，用于照度 (lux) 測量
照度是一般和專業照明應用中最常進行的測量。高精度照度探測器所需的兩個最重要的品質是與理想 V(λ) 明視曲線非常匹配的光譜響應度和提供余弦校正的空間響應。 VL-3701 的這兩個參數均符合 DIN A 類分類的高標準。
光度檢測器提供了一種方便的解決方案，可以在非常寬的動態范圍內簡單、快速地測量照度 (lux)。經過適當校準后，可以結合鏡頭、積分球和測角儀等附件測量額外的光度量，包括亮度 (cd/m 2 )、光通量 (流明) 和發光強度 (cd)。
VL-3701 型號是一款高質量光度檢測器，經過校準用于照度測量，多年來已在眾多要求嚴格的工業和科學應用中證明了自己的性能。該探測器可以連接到所有 Gigahertz-Optik 測量設備和跨阻放大器。
為了精確測量照度，VL-3701 探測器配備了一個直徑為 7mm 的漫射器，可提供余弦校正視場（圖 2）和一個光度校正光電二極管。兩者的規格均滿足 DIN 5032 第 7 部分 A 級質量的高要求。
為了確保該探測器頭適用于最廣泛的光源光譜，包括大多數傳統照明技術和白光 LED，Gigahertz-Optik 特別注重按照以下標準實現光譜光度靈敏度 V(λ)（圖 1）： CIE 標準。采用了我們自己生產的多層光學校正濾光片。這考慮了光電二極管的光譜靈敏度和輸入光學器件的光譜透射率。整個制造過程均接受Gigahertz-Optik測量實驗室的質量管理。質量保證包括對每個探測器的相對光譜靈敏度進行單獨校準。

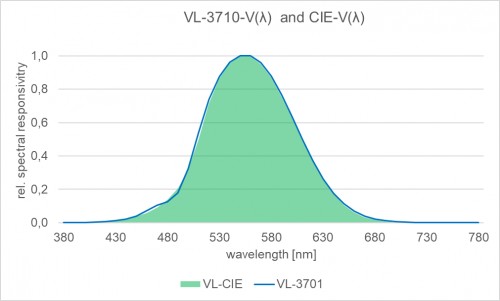

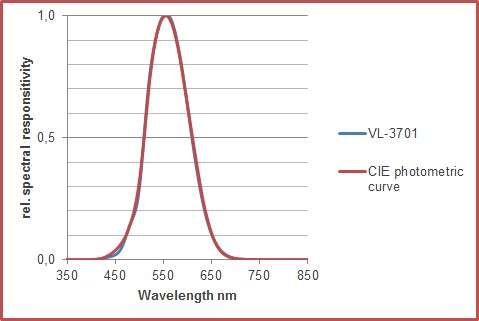

圖（1）VL-3701 檢測器的典型光譜響應度。
高品質硅光電二極管在皮安 (10 -12 A) 至一毫安 (10 -3 A) 范圍內提供測量信號與照度之間的嚴格線性關系。與 Gigahertz-Optik P-9710 儀表連接（圖 3），線性測量范圍高達 330000 lx，分辨率優于 0.001 lx。

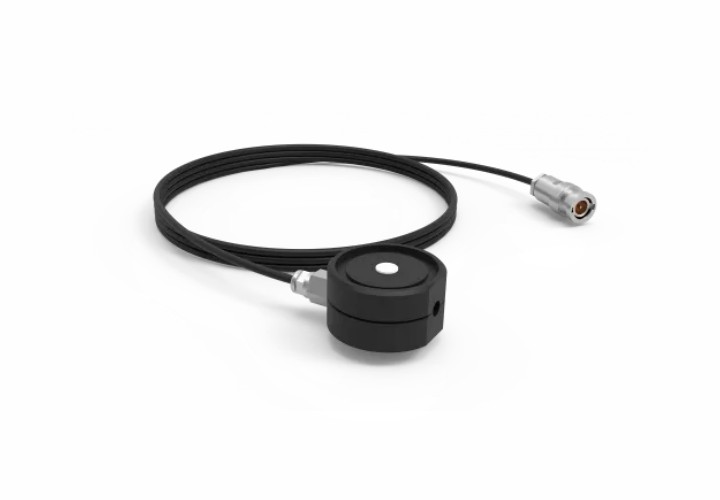

堅固的探測器外殼由鋁制成，并提供 2 m 長、高度靈活的連接電纜。側面的螺紋孔或正面的圓周 V 形槽使探測器能夠牢固地連接，并使其能夠與前管和光學器件一起使用。該探測器的厚度僅為 20 毫米，即使在有限的空間內也能使用。該探測器還可以提供防濺版本。
以絕對單位（例如以 lx 為單位的照度）進行有意義的測量需要對測量設備進行校準，并可追溯至國家計量研究所 (NMI) 標準。 Gigahertz-Optik 校準實驗室自 1993 年起就獲得了 PTB（Physikalisch-Technische Bundesanstalt）和 DAkkS（德國國家認證機構）的光譜靈敏度和光譜輻照度校準認證。從那時起，我們的工廠校準一直基于認可校準實驗室的校準標準和質量管理。因此，Gigahertz-Optik 的工廠校準已經提供了最高水平的可追溯性，并且多年來已被世界各地的客戶接受為質量標準。
為了滿足某些工業部門的特殊要求，部分校準實驗室被 DAkkS 認可為符合 DIN EN ISO / IEC 17025 標準的測試實驗室。因此，除了工廠證書之外，Gigahertz-Optik 還可以選擇提供與測量設備連接的檢測器 VL-3701 的 DIN EN ISO / IEC 17025 證書。
作為標準，VL-3701 檢測器的照度響應度和相對光譜響應度均經過校準。

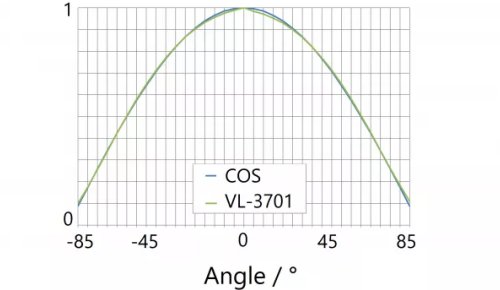

圖（2）具有精確余弦校正的典型視場
VL-3701 檢測器可與所有 Gigahertz-Optik 測量設備（驗光計）和互阻抗放大器一起使用。探測器的連接器類型必須選擇與測量設備的信號輸入連接器相匹配。
| （1）基礎規格 | |||
| 簡短的介紹 | 光度檢測器，用于測量照度，符合質量等級 A DIN-5032 第 7 部分，例如 f 1 ' 和 f 2。適用于所有測量設備和跨阻放大器。 | ||
| 主要特點 | 照度檢測器。具有余弦視場的輸入光學器件和光度校正光電二極管的規格符合 DIN-5032 第 7 部分 A 級質量的高要求。因此，VL-3701 型號適合要求苛刻的光度測量任務。該檢測器可與 Gigahertz-Optik 的所有測量設備和跨阻放大器一起使用。 | ||
| 測量范圍 | 最大照度，例如與 P-9710 連接（最大 1 mA）：2,000,000 lx，P-9710 分辨率：2 mlx； 最大照度，例如與 X-1 連接（最大 200 μA）：400,000 lx。 | ||
| 典型應用 | 普通和特殊照明的照度測量。伴隨生產的測量任務。 | ||
| 校準 | 照度靈敏度的校準（以 A/lx 為單位）。相對光譜響應度的校準。 | ||
| （2）校準 | |||
| 校準不確定度 | 輻照度 ± 3.2 % ( k=2 ) | ||
| （3）規格 | |||
| 光譜響應度：光度V(λ) | f1'（光譜不匹配）：f 1 '≤3% | 典型響應度：0.5 nA/lx | 最大信號電流：1 mA |
| 輸入光學器件：擴散窗 7mm? | f2（方向響應/余弦誤差）：f2≤1.5 % | 溫度范圍：(5 - 40)°C | 最小信號電流：取決于驗光計 |
| 上升時間：2 μs | 連接器：同軸電纜 2m 長，帶 BNC (-1)、校準數據 (-2) 或 ITT (-4) 連接器 | ||
| 配件 | WQ：使用石英圓頂和 O 形圈加固基板對 VL-3701 探測器進行可選防水改造。 | ||
典型響應度
| |||

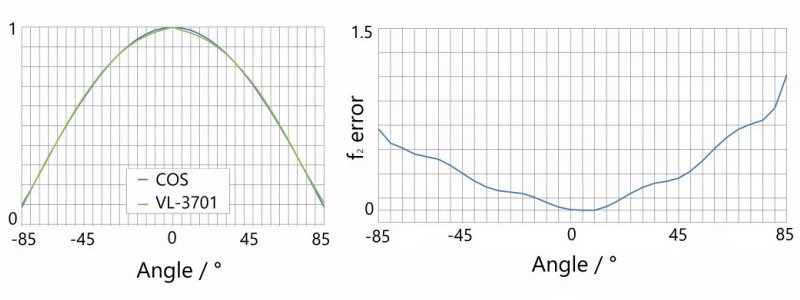

f2（方向響應/余弦誤差）
| |||
? P-9710：用于測量 CW、單脈沖和調制輻射的高端驗光儀。
? X1：四通道 USB 驗光計和電流放大器，專為移動使用的光度檢測器和輻射檢測器而設計。
? X1-RM：3HE 外殼中的驗光計可用于 19” 機架。
? X1-PCBCL：驗光計和電流放大器模塊，具有 4 個輸入通道和 7 個增益范圍。
? P-2000：二通道驗光儀。
? P-9801：8 通道高級電流放大器/驗光計。
? P-9802：實驗室用電流放大器（驗光計），最多可配備 24 個測量頭。
? TR-9600：高速、短上升時間數據記錄儀光學計（瞬態記錄儀電流放大器）。
? P-9202-4：快速響應時間跨阻信號放大器。
? P-9202-5：通用跨阻信號放大器。
? P-9202-6：高靈敏度跨阻信號放大器。
? P-21：多用途觸摸屏驗光儀，用于測量任何光度和輻射應用中的 CW、單脈沖和調制輻射。
? VL-3702：用于測量明視照度（以 Lux [lx] 為單位）的探測器頭。 B 級，f1 ≤ 6 %。
? VL-3704：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? MD-37-SU100-VL：帶 M30x1 安裝座的光度檢測頭。
? VL-3707：光度檢測器與可選的 P-9710 光度計一起測量極低的照度。
