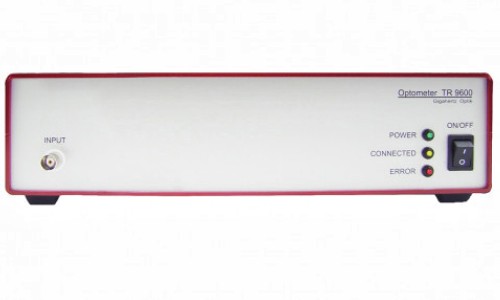

德國 Gigahertz-Optik TR-9600 是一款高速、短上升時間數據記錄儀光學計（瞬態記錄儀電流放大器），它具有 TR-9600-1 及 TR-9600-2 兩個版本。
? 1μs 或 100ns 上升時間實驗室設備，用于記錄單次閃光、閃光序列或調制光中的時鐘強度進展讀數。

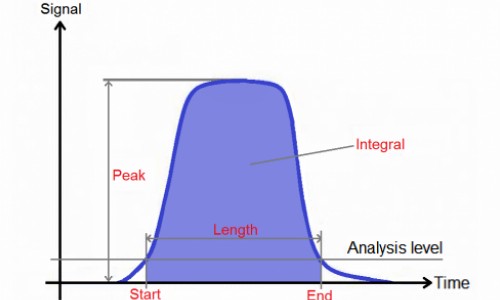

? 計算脈沖數據，例如峰值強度、脈沖長度、脈沖半寬度、脈沖能量和脈沖重復率等。
? 基于瞬態記錄器。
? 10 M 樣本/秒。
TR-9600 驗光計設計用于頻率調制和單脈沖閃爍光源的脈沖軌跡分析。
? 脈沖軌跡形狀；
? 絕對光測量單位的峰值功率；
? 脈沖寬度和脈沖半寬度；
? 單脈沖能量；
? 脈沖重復率。
TR-9600 模擬信號放大器的上升時間為 1 μs (TR-9600-1) 或 100 ns (TR-9600-2 *)。電流電壓放大器的增益分十級，以實現最佳的可調節信噪比。
高速模數轉換器 (ADC) 以高達 10Msample/s 的采樣率對模擬信號進行數字化，以實現高時間分辨率測量。其12 Bit分辨率高于典型數字示波器的8Bit。
數字數據存儲在高速存儲介質中，該介質被設計為瞬態記錄器，采樣率高達每秒 10 個兆樣本或每 100 ns 一個樣本。瞬態記錄儀的預觸發功能可以在觸發事件之前存儲測量數據。內存中可存儲 200 萬個樣本。
該裝置能夠通過RS232和IEEE488接口進行遠程控制操作。 BNC 連接器可用于觸發信號輸入和輸出，或與具有 TTL 信號功能的外部設備一起使用。
TR-9600 附帶基于 Windows 的軟件，該軟件提供通過 RS232 或 IEEE488 接口進行遠程控制脈沖形狀測量和分析所需的所有功能。
TR-9600驗光計結合光探測器的測量范圍由驗光計的測量范圍規格和探測器頭的響應度計算得出，如下：
示例：典型響應率為 3 nA/(W/cm 2 ) 的輻照度檢測器：
? 最大可測量輻照度（范圍 0）：2 mA / 3 nA/(W/cm 2 ) = 6,666,666 W/cm 2 **
? 噪聲等效輻照度（范圍 9）：10 mV = 0.3 nA = 10 W/cm 2
? 最小可測量輻照度（范圍 0）：10 W/cm2 * 50（由用戶指定的信噪比）= 500 W/cm2
由于 TR-9600 設備的帶寬較寬，因此噪聲水平高于標準驗光計，從而限制了儀器的動態范圍。因此，必須根據要測量的信號強度仔細選擇 TR-9600 探測器。
必須考慮光電二極管和電纜影響的探測器電容，以避免脈沖軌跡失真。為了減少這些影響，與 TR-9600 一起使用的大尺寸探測器的建議電纜長度為 0.2 米。這對于 TR-9600-2 來說更是一個更大的問題。請咨詢工廠以獲得技術支持。
*具有 100 ns 上升放大器的 TR-9600-2 由于電容匹配而限制了光檢測器選擇的自由度，并且由于寬帶寬增加了噪聲水平而限制了可用動態范圍。因此，請聯系工廠討論您的應用。
** 最大可測量輻照值也可能受到熱輻射、強紫外線輻射或最終用戶必須考慮的其他應用相關參數的限制。
| 產品圖 | |
 |  |

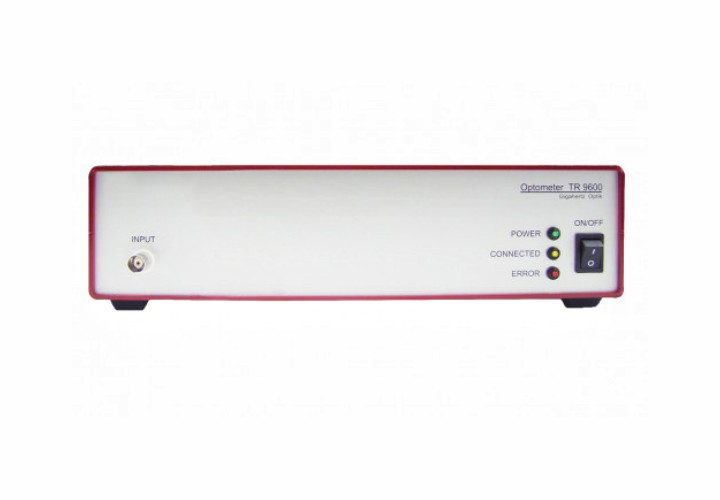

| TR-9600 高速數字數據采樣器 | 脈沖分析 |
| （1）常規規格 | |||
| 簡短的介紹： | TR-9600 驗光計是專門為分析單脈沖、脈沖周期或調頻信號而開發的數據采集器。 | ||
| 典型應用： | 調頻和單脈沖閃爍光源的脈沖軌跡分析 | 校準： | 每個放大器范圍內的電流響應度的校準和比較。 |
| 測量范圍： | 1 μs 上升時間放大器：10 (1 mA/V – 30 nA/V)； | ||
| 100 ns 上升時間放大器：4 (300 μA/V – 10 μA/V)。 | |||
| 主要特點： | 脈沖軌跡形狀、絕對光測量單位的峰值功率（取決于探測器）、脈沖寬度和脈沖半寬度、單脈沖能量、脈沖重復率。 | ||
| （2）規格參數 | |||
| 顯示： | LED： 電源：設備已打開，直流電源已連接已 連接：收到遠程命令 錯誤：錯誤，直流電源電壓低 | 扳機： | 外部觸發輸入（TTL/CMOS、正邊沿或電平）； 觸發輸出（CMOS，4 mA）； 觸發遲滯：約 50 mV。 |
| 模擬輸入： | BNC 插座（最大± 5 mA，最大± 5 V） | 偏差： | -12 V 至 + 12 V，10 mA，屏蔽 BNC 插座 |
| 測量范圍： | 10（三步，1 mA/V – 30 nA/V） | 模數轉換器： | 最大 12 位10 M 樣本/秒 |
| 采樣率： | 5 個范圍（10 M 樣本/秒 – 1 k 樣本/秒） | 數據記錄儀： | 2 M 樣本（4 MB） |
| 范圍規格 | ||||||
| TR-9600-1：10（2.000 mA 至 3.000 nA）手動或自動量程 | ||||||
| 范圍編號 | 增益 | 最大范圍 | 上升時間(10% – 90%) | 帶寬 | 噪音 | 誤差(20°C) |
| AR0 | 1 mA/V | ± 2 mA | 1 μs | 333 kHz | 2 mV | < 1% ± 2 mV |
| AR1 | 300 μA/V | ± 600 μA | 1 μs | 333 kHz | 3 mV | < 1% ± 2 mV |
| AR2 | 100 μA/V | ± 200 μA | 1 μs | 333 kHz | 2 mV | < 1% ± 2 mV |
| AR3 | 30 μA/V | ± 60 μA | 1 μs | 333 kHz | 3 mV | < 1% ± 2 mV |
| AR4 | 10 μA/V | ± 20 μA | 1 μs | 333 kHz | 2 mV | < 1% ± 2 mV |
| AR5 | 3 μA/V | ± 6 μA | 1 μs | 333 kHz | 4 mV | < 1% ± 2 mV |
| AR6 | 1 μA/V | ± 2 μA | 3 μs | 111 kHz | 4 mV | < 1% ± 2 mV |
| AR7 | 300 nA/V | ± 600 nA | 3 μs | 111 kHz | 10 mV | < 1% ± 2 mV |
| AR8 | 100 nA/V | ± 200 nA | 30 μs | 111 kHz | 4 mV | < 1% ± 2 mV |
| AR9 | 30 nA/V | ± 60 nA | 30 μs | 111 kHz | 10 mV | < 1% ± 2 mV |
| 版本 | |
| TR-9600-1 | 1 μs 版本 |
| TR-9600-2 | 100 ns版本 |
| （3）其它 | |||
| 電源： | (6 - 8) V / 1.2 A，直流電源插頭 5.5 mm / 2.5 mm / 10 mm； | ||
| AC/DC 電源 (7V/1.5 A)。 | |||
| 溫度范圍： | (5 – 40) °C | 重量： | 2000克（不含電池） |
| 接口： | RS232（75 - 57600 波特，8 個數據位，1 個停止位，無奇偶校驗） | 尺寸： | w = 28,0 cm |
DSUB9 插座： 引腳 2：TxD 引腳 3：RxD 引腳 5：GND 引腳 1,4,6 連接 引腳 7,8 連接 | d = 25,2 cm | ||
| IEEE488（488-1978、AH1、SH1、L4、T4） | h = 7,8 cm | ||
| 保修單： | 12個月 | 濕度： | <80%，非冷凝 |
| 信息： | 建議定期重新校準當前校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。 | ||
? VL-3701：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? VL-3702：用于測量明視照度（以 Lux [lx] 為單位）的探測器頭。 B 級，f1 ≤ 6 %
? VL-3704：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? VL-3705：用于測量暗視照度的探測器頭（以 Lux [lx] 為單位）。
? PD-9310A：高靈敏度探測器頭，用于測量明視照度（以 Lux [lx] 為單位）。特點：f1 ≤ 3 %，2.8nA/lx，20mm 擴散器，用于驗光計和放大器，校準證書。
? PD-9310B：高靈敏度探測器頭，用于測量明視照度（以 Lux [lx] 為單位）。特點：f1 ≤ 6 %，2.8nA/lx，20mm 擴散器，用于驗光計和放大器、校準。
? PD-9310B-N：非常高靈敏度的探測器頭，用于測量明視照度（以 Lux [lx] 為單位）。特點：f1 ≤ 3 %，28nA/lx，無擴散器，用于驗光計和放大器、校準。
? VL-1101 + UMPA-0.5-11-RD Detector head：用于測量明視照度（以 Lux [lx] 為單位）的模塊探測器頭。特點： UMPA 適配器，可與積分球一起使用，可與驗光計和放大器一起使用，校準證書。
? VL-3701 with SRT-M37-L：探測器頭用于測量明視照度和亮度（cd/m2）。
? PD-9310 with SRT-M37-L：高靈敏度探測器頭可測量明視亮度（以 cd/m2 為單位）。特點：前透鏡適用于 1°、2°、5° 或 10° 視角，適用于驗光計和放大器、校準證書。
? VL-1101：帶 VL-11 安裝座的光度檢測器頭。特點：模塊化檢測器，可與積分球、前透鏡等配合使用。可與驗光計和信號放大器配合使用。
? PD-9304：用于激光功率、照度和 400-1100 nm iiradiance 的通用檢測頭。特點： 1 cm2 硅光電二極管、可更換濾光片和余弦擴散器，可與驗光計和信號放大器一起使用。
? RW-3701：用于測量輻照度（W/m2）的探測器頭。
? RW-3702：用于測量輻照度（W/m2）的探測器頭。
? RW-3703：用于測量輻照度（W/m2）的探測器頭。
? RW-3704：用于測量輻照度（W/m2）的探測器頭。
? RW-3705：用于測量輻照度（W/m2）的探測器頭。
? RW-3708：用于測量輻照度（W/m2）的探測器頭。
? UV-3701：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 315-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3702：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 280-315nm (UV-B)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3703：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 200/250-280nm (UV-C)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3710：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 320-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3711：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 280-320nm (UV-B)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3716：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 305-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3717：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 315-400 nm (UV-A)，輻射 > 400 nm 的低串擾，余弦視場，用于驗光計和放大器，校準證書。
? UV-3719：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 250-400nm（UV），余弦視場，適用于驗光計和放大器，校準證書。
? UV-3720：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 240-320nm（UV），余弦視場，適用于驗光計和放大器，校準證書。
? UV-3718：用于測量 UV-C 254nm 輻射高輻照度（W/m2）的探測器頭。
? PD-11 Series：帶 DP-11 安裝座的探測器頭。
? UV-3706：用于測量膽紅素光療中輻照度 W/m2 的探測器頭。特點：膽紅素光化響應度，余弦視場，與驗光計一起使用，校準證書。
? UV-3711-308：用于測量 308nm 準分子激光器輻照度（W/m2）的探測器頭。特點：308nm處光譜響應度平坦。余弦視場，與 P-9710 驗光計結合進行劑量測量，校準證書。
? UV-3709：用于藍光危害測量的探測器。特點：單細胞檢測器，BLH 光化輻照度，與驗光計配合使用，校準證書。
? UV-3725：用于測量空氣消毒應用中 UV-C 254 nm 輻照度的探測器。
? RW-37 with SRT-M37-L：用于測量輻照度（W/m2）和輻射度（W/(m2sr)）的探測器頭。
? S-SDK-TR9600：TR9600 變體的軟件開發套件。
? S-TR9600：TR9600 變體的應用軟件。
? RCH-102：用于 UVA 和藍光固化過程中高強度照射的檢測頭，采用剛性纖維。
? ISD-5-VL：用于 2π 點光源光通量 (lm) 的積分球檢測器。
? ISD-10-VL：用于 2π 點光源光通量 (lm) 的積分球檢測器。
? TD-11VL01：帶 DP-11 安裝座的光度、溫度穩定檢測器。
? LP-9901：用于測量激光輻射功率（W）和激光輻照度（W/m2）的探測器頭。
? ISD-3P-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-5P-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-10-Si：用于檢測激光功率（W）的積分球檢測器。
? LDM-9811：擴展光源的藍光和視網膜熱危害探測器。特點：1.7mrad、11mrad 和 100mrad 視場。取景器，可聚焦，與驗光儀一起使用，校準證書。
? ISD-3P-IGA：帶有 InGaAs 光電二極管和 30 mm 球體的積分球探測器，用于激光功率（W）。
? ISD-5P-SiUV：積分球探測器配備紫外增強型硅光電二極管和 50 毫米球體，激光功率（W）。
? ISD-5P-IGA：帶 InGaAs 光電二極管和 50 mm 球體的積分球探測器，用于激光功率（W）。
? P-9710：用于測量 CW、單脈沖和調制輻射的高端驗光儀。
