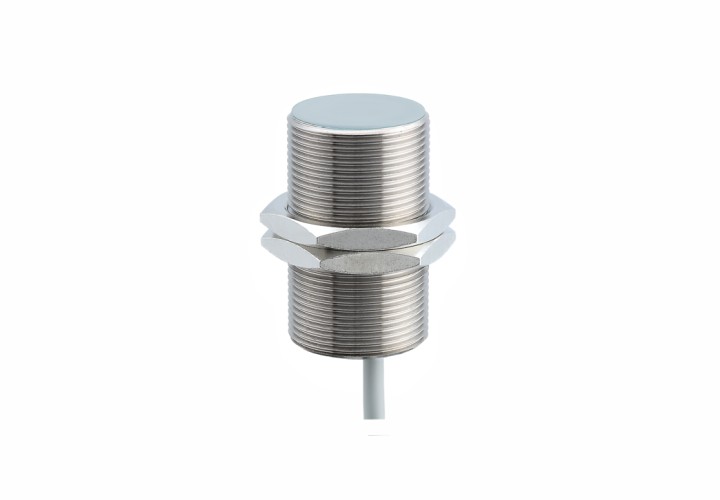

堡盟 Baumer IWRM 30U9501 電感式測距傳感器，貨號： 10243232。
? 測量距離：5 … 10 mm；
? 輸出電路：電壓輸出；
? 連接方式：2米電纜；
? 工作溫度：0 … +60 °C；
? 防護等級：IP 67。
| （1）基本參數 | |
| 安裝方式 | 齊平 |
| 測量距離 Sd | 5 … 10 mm |
| 參考距離 | 7,1 … 7,9 mm |
| 測量速度 | < 1,5 mm / ms |
| 重復精度 | 0,02 mm |
| 線性誤差 | ± 200 μm |
| 溫度系數 | μm / (K mm) |
| （2）電氣參數 | |
| 電源電壓范圍 +Vs | 15 … 30 VDC |
| 最大電流消耗（無負載） | 20 mA |
| 輸出電路 | 電壓輸出 |
| 輸出信號 | 1…9 VDC |
| 負載電阻 | > 1000 Ohm |
| 殘余輸出信號 | < 0,5 % Vs |
| 短路保護 | 是 |
| 反極性保護 | 是 |
| （3）機械參數 | |
| 類型 | 圓柱形，螺紋版 |
| 感應面材質 | PBT |
| 外殼材質 | 黃銅鍍鎳 |
| 尺寸 | 30 mm |
| 外殼長度 | 60 mm |
| 連接方式 | 2米直接出線 |
| 最大緊固扭矩 | 200 Nm (Front: 140 Nm) |
| 工作溫度 | 0 … +60 °C |
| 防護等級 | IP 67 |

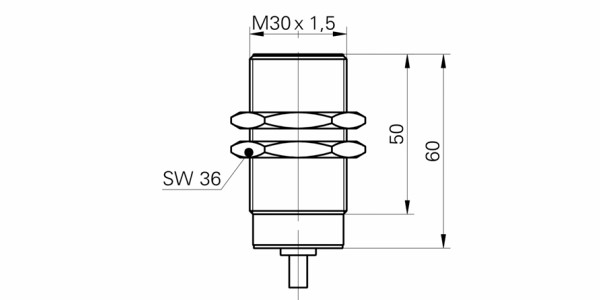

尺寸圖

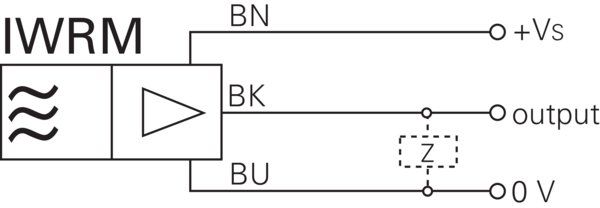

接線圖
